Kábelvizsgálat és diagnosztika
|
|
A kábel hálózatok drágák. A kábel állapoton alapuló időszakos karbantartás egyre nagyobb hangsúlyt nyer a villamos kábelhálózat létesítésével foglakozó karbantartó vállalatoknál.
|
AC és DC feszültség mérés
|
| PGK HB |
|
PGK 25 |
|
Nagyfeszültség mérő készlet
Nehezen lehetne hosszabb élettartamú, költséghatékonyabb és robosztusabb mérő készletet találni a PGK HB sorozatnál. A mérő készletek folyamatosan változtatható mérőfeszültségeket generálnak változtatható polaritással történő DC, vagy AC feszültségméréshez.
- DC feszültségmérés közép és nagyfeszültségű kábelekhez akár 260 kV-ig.
- AC feszültségmérés (60 Hz) kapcsoló berendezésekben ésgyűjtősíneken akár 190 kV-ig.
- Felhasználóbarát, karbantartást nem igénylő két részesösszeállítás.
|
|

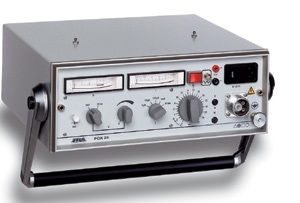

Nagyfeszültségű mérő
- A hordozható kábelvizsgáló DCfeszültségmérésre használható kis ésközépfeszültségű kábeleken. A készülék jellegzetessége akis súly, könnyű kezelhetőség és biztos kiépítés, a terepentörténő használathoz.
- Két folytonosan állítható kimeneti feszültségtartomány:0-5 kV és 0-25 kV
- Tápellátás újratölthető akkumulátorról, vagy hálózatról.
- A beépített 12 V-os 6.5 Ah-ás tölthető akkumulátor körülbelül 30-60 perces üzemidőt biztosít.
- Beépített kisütő egység, maximális kisütő teljesítmény: 5000 Ws (16 μF / 25 kV)
|
| PGK 50 és PGK 80 |
|
Nagyfeszültségű mérő
A PGK 50 és PGK 80 kábelvizsgáló kakár 50 kV és 80 kV nagyságú mérőfeszültséget biztosítanak a középfeszültségű kábelek DC feszültségméréséhez.
- Beépített kisütő egység, max. kisütési teljesítmény: 8000 Ws
- Feszültség mérés a HV kimeneten
|
Hordozható VLF mérés és tangens δ diagnosztika
|
| frida TD |
|
viola TD |
|
Nagyfeszültségű mérés és diagnosztika eszköz
Sok kábel a 20 kV-os feszültségtartományban üzemel. Ezek gyorsan és könnyedén mérhetőek a frida TD készülékkel. Még a kábelek öregedése is automatikusan és precízen megállapítható a beépített tangens delta mérőegységnek köszönhetően.
- VLF kábel vizsgálat, tangens δ diagnosztika és kábel köpeny vizsgálat egy készülékben.
- Maximális mérő feszültség: 24 kV / 34 kV
- Nagy pontosságú (1*10-4), VLF valódi sinus (TRMS) technológián alapuló tangens δ mérés.
- Teljesen automatikus diagnosztikai mérés és mérésieredmények kiértékelése.
|
|
Nagyfeszültségű mérő és diagnosztika eszköz
A viola TD nagy teljesítményt nyújt kompakt kialakításban. A 42.5 kV-os TRMS kimeneti feszültséggel (60 kV csúccsal), az eszköz alkalmas akár 35 kV-os névleges feszültségű mérésre és diagnosztikára.
- VLF kábel vizsgálat, tangens δ diagnosztika és kábel burkolat mérés egy készülékben.
- Nagy pontosságú (1*10-4), VLF valódi sinus (TRMS) technológián alapuló tangens δ mérés.
- Teljesen automatikus diagnosztikai mérés és mérésieredmények kiértékelése
|
VLF mérés és diagnosztika rendszerek
|
| PHG 70 és PHG 80 hordozható VLF |
|
PHG 70/80 TD és PHG 70/80 TD PD |
|
kábel mérő és diagnosztika eszköz
Teljesen automatikus nagyfeszültség generátor.
• VLF valós sinus (TRMS), VLF négyszögjel és DC feszültség egy készülékben
• Maximális mérőfeszültség PHG 70: 38 kVrms / 54 kV csúcs
• Maximális mérőfeszültség PHG 80: 57 kVrms / 80 kVcsúcs
|
|
VLF mérő és diagnosztika rendszer
A multifunkciós mérő és diagnosztika rendszerek lehetővé teszik a kábel állapotának megbízható vizsgálatát. A rendszer lehetővé teszi a VLF feszültség méréseket, tangens δ veszteségi tényező méréseket és a részleges kisülések méréseit.
- Középfeszültségű kábelek mérésére 50 kV-ig.
- Maximális mérőfeszültség PGH 70 TD/PD: 38 kVrms/54 kVcsúcs
- Maximális mérőfeszültség PGH 80 TD/PD: 57 kVrms/80 kVcsúcs
- Nagy teljesítményű VLF mérés és diagnosztika rendszer hosszú kábel nyomvonalakhoz.
- Részleges kisülés diagnosztika az IEC 60270 szabványnak megfelelően
|
Online részleges kisülés diagnosztika
|
| liona |
|
PD-SGS |
|
Online PD Spot mérő
A liona készülék a részleges kisülés (PD) helyét határozza meg és méri kábelekben és kapcsoló berendezésekben, üzem alatt.
• DeCIFer technológia: Kiváló rendszer PD azonosításhoz 500 millió mérési eredményen alapul.
• Precíz online PD feltérképezés iPD adóval (opcionális)
|
|
Kézi online PD érzékelő
A PD-SGS kapcsoló berendezések (levegő vagy SF6-os gáz szigetelésű) részleges kisülésének mérésére használható. A potenciális gyenge pontokat azonnal jelzi akusztikusan, vagy numerikusan. A készülék parabolikus érzékelővel bővíthető a nagyfeszültségű alkatrészek biztonságos méréséhez.
|
Részleges kisülés behatárolás (pin-pointing)
|
|
Hordozható részleges kisülés diagnosztika
|
| tracy |
|
PD-TaD 60Hordozható PD diagnosztika rendszer |
|
Részleges kisülés gerjesztő eszköz
A tracy készülék egy HF impulzust indukál az előzetesen helymeghatározott hibahelyen. A PD mérési rendszer segítségével, pl. PHG TD PG, a jel behatárolható és összehasonlítható a PD előzetes helymeghatározás eredményével.
- Könnyű kezelhetőség, precíz PD forrás megerősítés
- IP 54 védettség
|
|
A PD-Ta 60 a BAUR frida TD és viola TD VLF generátorokkal használható együtt PD vizsgálathoz és helymeghatározáshoz.
Teljes MWT: Széleskörű kábel analízis párhuzamos PD ésveszteségi tényező méréssel* az IEEE 400.2 szabványnakmegfelelően.
- A kábel állapotnak idő-optimalizált és biztonságosmegállapítása.
- A legkönnyebb és legkompaktabb PD mérő készülék maximálisan 60 kV csúcsfeszültséggel, hordozható, terepen történő használatra
|
