MAK 166/125

Ezek az áramváltók 1000 A . . . 5000 A primer áramig használhatók.
Bizonyos méréshatárú áramváltók OMH hitelesítési engedéllyel rendelkeznek.
Az áramváltók megfelelnek az MSZ EN 60044-1 és BS 3938 szabványoknak
Műszaki adatok
Pontossági osztály: 0.2 . . . 3 (lásd tábl.)
Névleges teljesítmény: max. 100 VA (lásd tábl.)
Névleges feszültség: 720 V
Névleges frekvencia: 50-60 Hz
Névleges szek.áram: 5 A (vagy 1 A külön rendelésre)
Működési hőmérséklet tartomány: -25 . . . +45 °C
Hőállósági osztály: E (max. 120°C)
Nagyfesz. próba: 4 kVeff, 50 Hz, 1 min
Védettség: IP 00
Műszer tok: lángálló műanyag, UL 94 V-0
Névleges
primer
áram

In

Pont.
oszt.
Típus: MAK 166/125

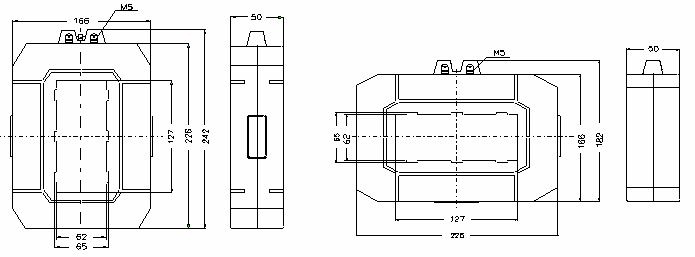

Max. sínméret: 127x65 mm
Névl. teljesítmény [VA]
15
30
40
50
60
90
100
 1000 A
0.2
0.5

1
x

3
x

 1200 A
0.2
0.5

1
x

3
x
 1250 A
0.2
0.5

1
x
3
x
 1500 A
0.2
0.5
x

1
x
x
3

x
 1600 A
0.2
0.5
x
1
x
x
3

x
 2000 A
0.2
0.5
x
1
x
x
3
x
 2500 A
0.2
0.5
x
1
x
x
3
x
 3000 A
0.2
x
0.5
x
x
1
x
x
3
x
4000 A
0.2
x
0.5
x
x
1
x
x
x
3
x
 5000 A
0.2
x
0.5
x
x
1
x
x
x
3
Rendelési példa:

Sínáramváltó.
-Pontossági osztály: 1
-Névleges primer áram: 4000 A
-Névleges szekunder áram : 5 A
-Névleges teljesítmény: 60 VA
-Max. sínméret: 127x65 mm

MAK 166/125h , 4000/5A , Cl.1 , 60VA
