Napelem monitoring eszközök

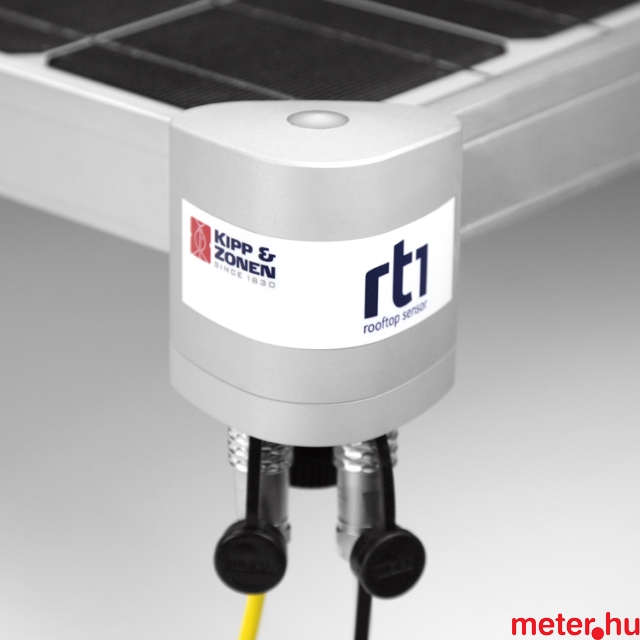

Napelemes kiserőművek monitoring rendszereihez kifejlesztett SMART érzékelő, napsugárzás és napelem modul hőmérséklet mérésére.
A napelem modul sarkára vagy oldalára egyszerűen felszerelhető, digitális (RS485/Modbus-RTU) kommunikációjával könnyen rendszerbe illeszthető.

Tartozékok: hőérzékelő a szükséges kábellel, valamint az RT1 csatlakoztatásához szükséges 20 méteres időjárásálló kábel is a készlet része.

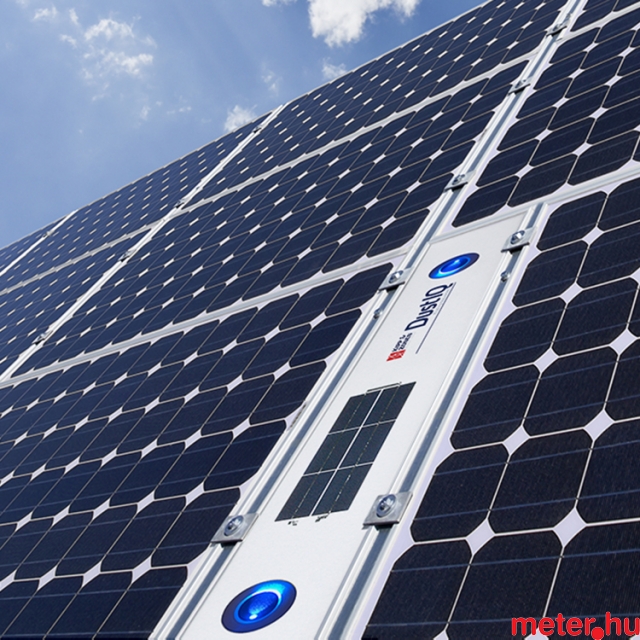

DustIQ
0386910

Napelem felületi szennyezettség érzékelő

A napelemes erőmű hatékony működése érdekében ügyelni kell a különböző befolyásoló tényezőkre, például a napelemek szennyeződésére. A teljes felület tisztítása, tisztán tartása – akár kézi erővel, akár automatikus mosó berendezésekkel - időigényes és költséges, ezért a tisztítás ütemezése kulcskérdés.

A megoldás a szennyezettség mérése és folyamatos monitorozása, így a napelemek tisztítása optimalizálható. A meteorológiai sugárzásmérés területén világszerte elismert Kipp&Zonen cég legújabb fejlesztésének eredménye a DustIQ, amely egyedi, optikai elven működő felületi szennyezettség mérő eszköz. Kialakítását tekintve könnyen illeszthető a napelemekhez, nagy kiterjedésű erőművek esetében több DustIQ alkalmazása javasolt. Kettős érzékelője a megbízhatóságát növeli, belső fényforrása révén pedig éjszaka is folyamatos a monitoring. Nincs más teendő, mint a folyamatos mérési eredmények alapján optimalizálni a napelemek tisztítását, és egyúttal a DustIQ-t is lemosni.

RS485/Modbus-RTU kommunikáció segítségével könnyen illeszthető monitoring rendszerekhez.

Tartozékok: 10 m kábel, panel hőmérséklet érzékelő

Piranométerek

A piranométereket arra tervezték, hogy a sík felületre jutó napsugárzást mérjék.

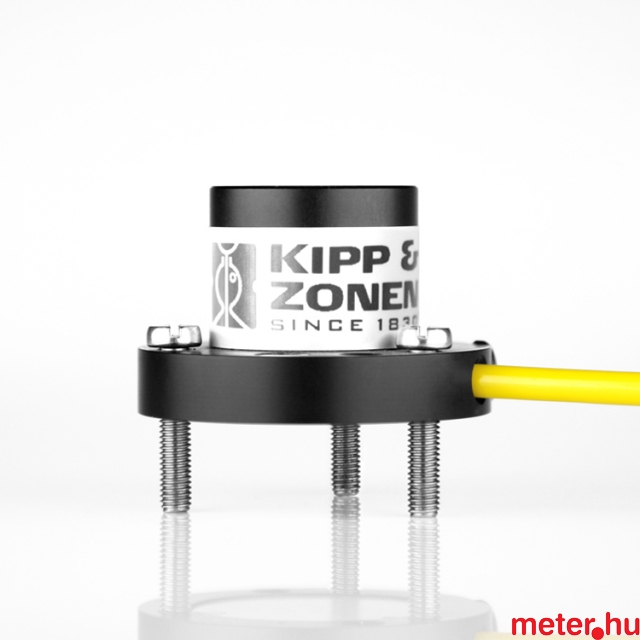

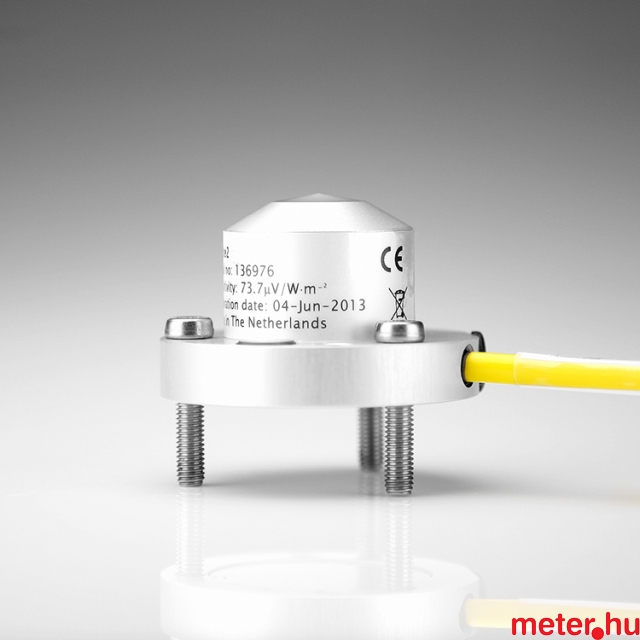

SP Lite2
0339920-001

Kisméretű napelemes rendszerek, napenergiával kapcsolatos alkalmazások számára kifejlesztett egyszerű, másodosztályú piranométer.

Fő jellemzők:
hullámhossztartomány: 400...1100 nm
érzékenység: 60…100 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 2000 W/m2
látószög: 180°

Tartozékok: 5 m kábel (beépített)

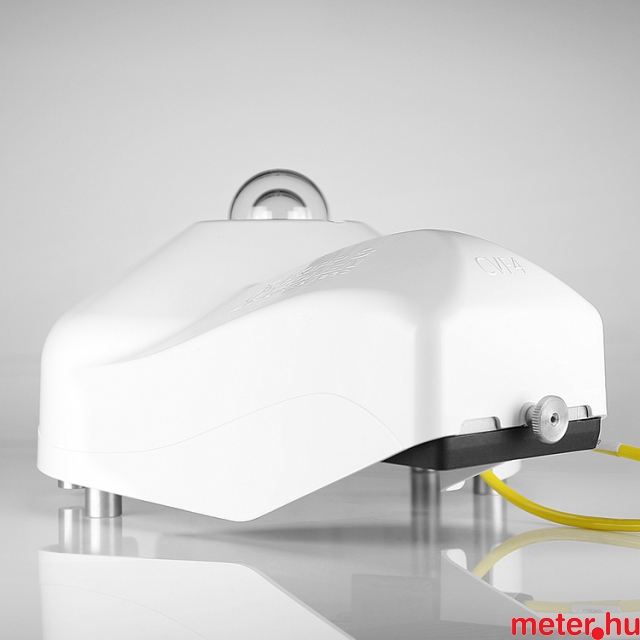

CM 4
0356900-022

Hőálló piranométer. Napfény vagy mesterséges fény mérésére alkalmas szélsőséges hőmérsékleti körülmények között is.

Fő jellemzők:
hullámhossztartomány: 300...2800 nm
érzékenység: 4…10 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+150 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°

Tartozékok: 10 m kábel (beépített)

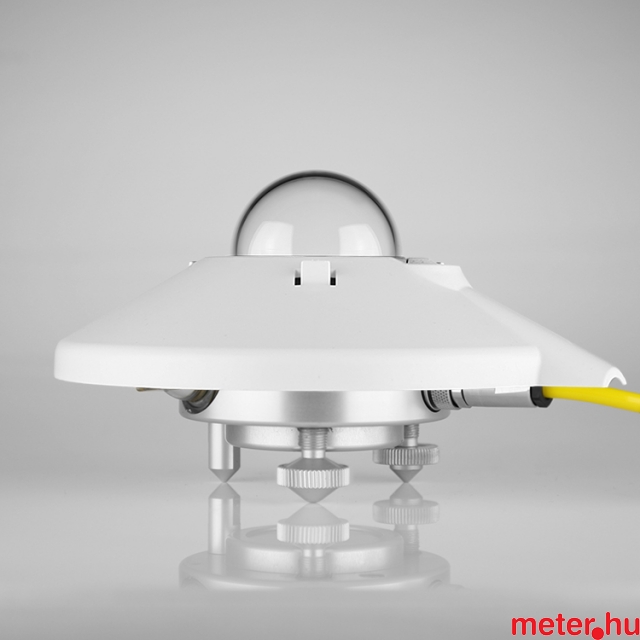

CMP 3
0338920-002

Pontos, rutin mérésekre alkalmazható másodosztályú piranométer, beépített vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 300...2800 nm
érzékenység: 5…20 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 2000 W/m2
látószög: 180°

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SMP3-A
0374900-202

Pontos, rutin mérésekre alkalmazható másodosztályú SMART piranométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 300...2800 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 2000 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 4...20 mA
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SMP3-V
0374900-102

Pontos, rutin mérésekre alkalmazható másodosztályú SMART piranométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 300...2800 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 2000 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
CMP 6
0362900-002

Kutatási célokra szánt elsőosztályú piranométer, beépített vízszintezővel.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
érzékenység: 5…20 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 2000 W/m2
látószög: 180°

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SMP6-A
0374920-202

Kutatási célokra szánt elsőosztályú SMART piranométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 2000 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 4...20 mA
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SMP6-V
0374920-102

Kutatási célokra szánt elsőosztályú SMART piranométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 2000 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
CMP 10
0379900-002

Napenergiával kapcsolatos alkalmazásokhoz és meteorológiai mérésekhez történő használatra szánt másodlagos referencia piranométer, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
érzékenység: 7…14 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SMP10-A
0374905-202

Napenergiával kapcsolatos alkalmazásokhoz és meteorológiai mérésekhez történő használatra szánt SMART, másodlagos referencia piranométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 4...20 mA
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SMP10-V
0374905-102

Napenergiával kapcsolatos alkalmazásokhoz és meteorológiai mérésekhez történő használatra szánt SMART, másodlagos referencia piranométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
CMP 11
0362910-002

Meteorológiai mérésekhez, valamint referencia mérésekhez készült másodlagos referencia piranométer, melyet kiváló linearitás, rövid válaszidő jellemez. Beépített vízszintezővel.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
érzékenység: 7…14 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SMP11-A
0374910-202

Meteorológiai mérésekhez, valamint referencia mérésekhez készült SMART, másodlagos referencia piranométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. Kiváló linearitás, rövid válaszidő jellemzi.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 4...20 mA
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SMP11-V
0374910-102

Meteorológiai mérésekhez, valamint referencia mérésekhez készült SMART, másodlagos referencia piranométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. Kiváló linearitás, rövid válaszidő jellemzi.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
CMP 21
0362920-012

Meteorológiai mérésekhez, valamint referencia mérésekhez készült másodlagos referencia piranométer, melyet kiváló linearitás, rövid válaszidő jellemez. Beépített vízszintezővel.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
érzékenység: 7…14 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SMP21-A
0374930-202

Meteorológiai mérésekhez, valamint referencia mérésekhez készült SMART, másodlagos referencia piranométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. Kiváló linearitás, rövid válaszidő jellemzi. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 4...20 mA
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SMP21-V
0374930-102

Meteorológiai mérésekhez, valamint referencia mérésekhez készült SMART, másodlagos referencia piranométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. Kiváló linearitás, rövid válaszidő jellemzi. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
CMP 22
0362930-012

A legnagyobb mérési pontosságot, stabilitást és megbízhatóságot követelő tudományos kutatásokhoz, valamint meteorológiai másodlagos referenciaként alkalmazható piranométer, beépített vízszintezővel.

Fő jellemzők:
hullámhossztartomány: 200...3600 nm
érzékenység: 7…14 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SMP22-A
0374940-202

A legnagyobb mérési pontosságot, stabilitást és megbízhatóságot követelő tudományos kutatásokhoz, valamint meteorológiai másodlagos referenciaként alkalmazható SMART piranométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 200...3600 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 4...20 mA
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SMP22-V
0374940-102

A legnagyobb mérési pontosságot, stabilitást és megbízhatóságot követelő tudományos kutatásokhoz, valamint meteorológiai másodlagos referenciaként alkalmazható SMART piranométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 200...3600 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok

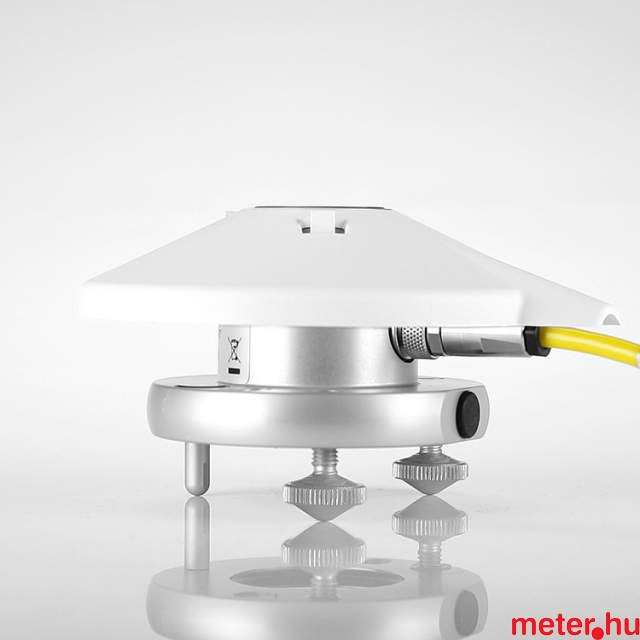

Pirgeométerek

A pirgeométerek infravörös sugárzás mérésére készülnek. Mind az atmoszférikus mérések, mind az anyagvozsgálatokkal kapcsolatos mérések céljára használhatók.

CGR 3
0359920-012

Meteorológiai alkalmazásra készült, hosszúhullámú sugárzás mérésére alkalmas pirgeométer, beépített vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 4500...42000 nm
érzékenység: 5…15 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
méréstartomány: -250 to +250 W/m²
látószög: 150°

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

SGR3-A
0376910-202

Meteorológiai alkalmazásra készült, hosszúhullámú sugárzás mérésére alkalmas SMART pirgeométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 4500...42000 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
méréstartomány: -250 to +250 W/m²
látószög: 150°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 4...20 mA
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

SGR3-V
0376910-102

Meteorológiai alkalmazásra készült, hosszúhullámú sugárzás mérésére alkalmas SMART pirgeométer, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 4500...42000 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
méréstartomány: -250 to +250 W/m²
látószög: 150°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

CGR 4
0363900-012

A jelenleg elérhető legjobb tudományos pirgeométer, amely elsősorban kutatásokhoz és meteorológiai mérésekhez fejlesztettek ki. A dóm konstrukciója kiváló hőstabilitást biztosít, ezért nem kell a dóm hőmérsékletét mérni, vagy azt árnyékolni. Beépített vízszintezővel.

Fő jellemzők:
hullámhossztartomány: 4500...42000 nm
érzékenység: 5…15 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
méréstartomány: -250 to +250 W/m²
látószög: 180°

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SGR4-A
0376900-202

A jelenleg elérhető legjobb tudományos SMART pirgeométer, amely elsősorban kutatásokhoz és meteorológiai mérésekhez fejlesztettek ki. A dóm konstrukciója kiváló hőstabilitást biztosít, ezért nem kell a dóm hőmérsékletét mérni, vagy azt árnyékolni. Beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel.

Fő jellemzők:
hullámhossztartomány: 4500...42000 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
méréstartomány: -250 to +250 W/m²
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 4...20 mA
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SGR4-V
0376900-102

A jelenleg elérhető legjobb tudományos SMART pirgeométer, amely elsősorban kutatásokhoz és meteorológiai mérésekhez fejlesztettek ki. A dóm konstrukciója kiváló hőstabilitást biztosít, ezért nem kell a dóm hőmérsékletét mérni, vagy azt árnyékolni. Beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel.

Fő jellemzők:
hullámhossztartomány: 4500...42000 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
méréstartomány: -250 to +250 W/m²
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok

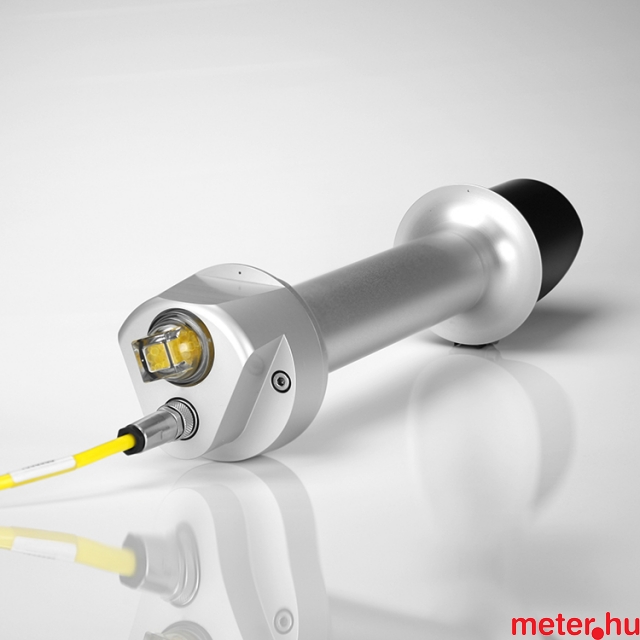

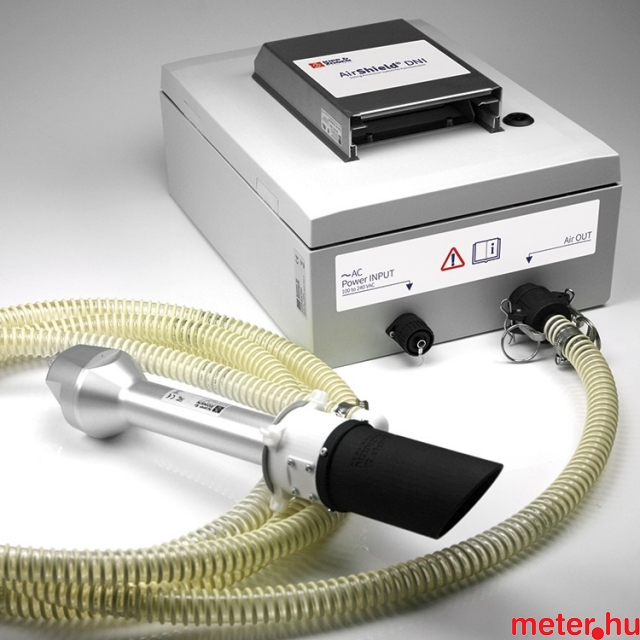

Pirheliométerek

A pirheliométereket a merőlegesen érkező napsugárzás felügyelet nélküli folyamatos mérésére használják a kutatók.

CHP1
0368900-032

A direkt napsugárzás (DNI, Direct Normal Irradiance) mérésére a legelterjedtebben alkalmazott pirheliométer, amelyet kimagasló pontosság, stabilitás és megbízhatóság jellemez. A SOLYS napkövetők elő vannak készítve a CHP1/SHP1 pirheliométerek fogadására.

Fő jellemzők:
hullámhossztartomány: 200...4000 nm
érzékenység: 7…14 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m²
látószög: 5° +/-0,2°

Tartozékok: 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SHP1-A
0375900-202

A direkt napsugárzás (DNI, Direct Normal Irradiance) mérésére a legelterjedtebben alkalmazott SMART pirheliométer, amelyet kimagasló pontosság, stabilitás és megbízhatóság jellemez. Beépített RS485/Modbus RTU kommunikációval és analóg kimenettel. A SOLYS napkövetők elő vannak készítve a CHP1/SHP1 pirheliométerek fogadására.

Fő jellemzők:
hullámhossztartomány: 200...4000 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m²
látószög: 5° +/-0,2°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 4...20 mA
tápfeszültség: 5...30 VDC

Tartozékok: 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SHP1-V
0375900-102

A direkt napsugárzás (DNI, Direct Normal Irradiance) mérésére a legelterjedtebben alkalmazott SMART pirheliométer, amelyet kimagasló pontosság, stabilitás és megbízhatóság jellemez. Beépített RS485/Modbus RTU kommunikációval és analóg kimenettel. A SOLYS napkövetők elő vannak készítve a CHP1/SHP1 pirheliométerek fogadására.

Fő jellemzők:
hullámhossztartomány: 200...4000 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m²
látószög: 5° +/-0,2°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
Napkövetők (Sun Trackers)

A napkövető berendezések a mérőműszerek folyamatos és pontos pozicionálására, a nap vagy más sugárzó forrás – akár számítógéppel vezérelt - követésére használhatók.

RaZON+
0382900

A RaZON+ nem csupán egy napkövető, hanem egy komplett napkövető monitoring rendszer. Fel van szerelve egy PH1 pirheliométerrel, egy PR1 árnyékolt piranométerrel, ezáltal mérni tudja a direkt napsugárzást (DNI, Direct Normal Irradiance), a diffúz sugárzást (DHI, Diffuse Horizontal Irradiance), ezekből számítja a globál sugárzás értékét (GHI, Global Horizontal Irradiance). A beépített adatgyűjtő a fenti értékeket másodperces alapon mintavételezi, és perces átlagokat tárol. Méri és rögzíti továbbá a napsütéses időtartamot és a besugárzott energiát (kWh/m2). Wifi kapcsolaton keresztül könnyen beállítható és felügyelhető bármely okos eszközről (telefon, tablet...). A RaZON+ nem igényel karbantartást, strapabíró fogaskerék-meghajtásának és szennyeződés-ellenálló érzékelőinek köszönhetően.

Fő jellemzők:
pozícionálási pontosság: 0,2°
működési hőmérséklet-tartomány: -20...+50 °C
meghajtás: fogaskerék áttétel
kommunikáció: RS485/Modbus vagy ASCII, Ethernet, Wifi (opció)
tápfeszültség: 24 VDC
adatgyűjtés: 1 perces átlagok


Tartozékok:
PR1 Smart piranométer (310...2700 nm, 0...1500 W/m2, 180°)
PH1 Smart pirheliométer (310...2700 nm, 0...1500 W/m2, 1°)
tartó állvány

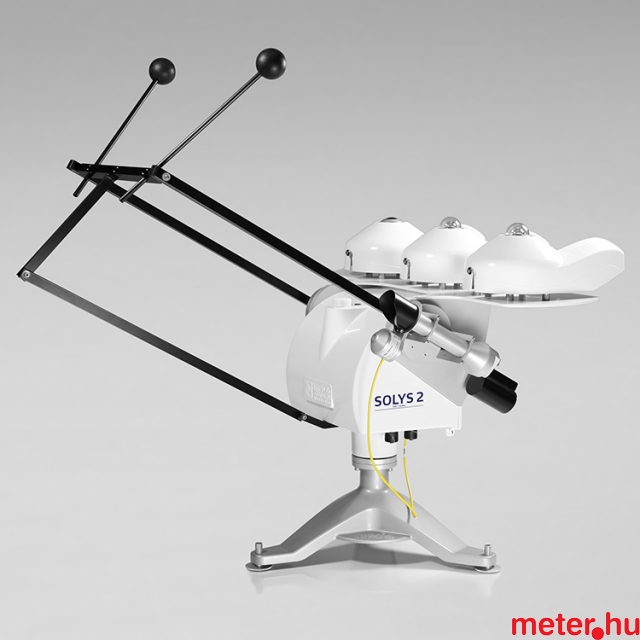

Solys 2
0367900-001

Meteorológiai és napenergiával kapcsolatos mérőrendszerekben a világ minden táján alkalmazott automatikus napkövető, integrált GPS rendszerrel, BSRN megfelelőséggel, amely költséghatékony és egyszerűen telepíthető napkövetési megoldást kínál.

Fő jellemzők:
BSRN (Baseline Surface Radiation Network) megfelelőség
pozícionálási pontosság: < 0,1° passzív módban / <0,02° aktív módban (kiegészítő napérzékelő használatával)
tápfeszültség: 18...30 VDC / 90...264 VAC (50/60 Hz)
beépített fűtés, csak AC táplálás esetén
működési hőmérséklet-tartomány: -20...+50 °C (DC) / -40...+50 °C (AC)
kommunikáció: Ethernet / Web interfész
fogasszíj-meghajtás

Tartozékok: tartó állvány (sík, vízszintes felületre történő rögzítéshez)


Rendelhető tartozékok

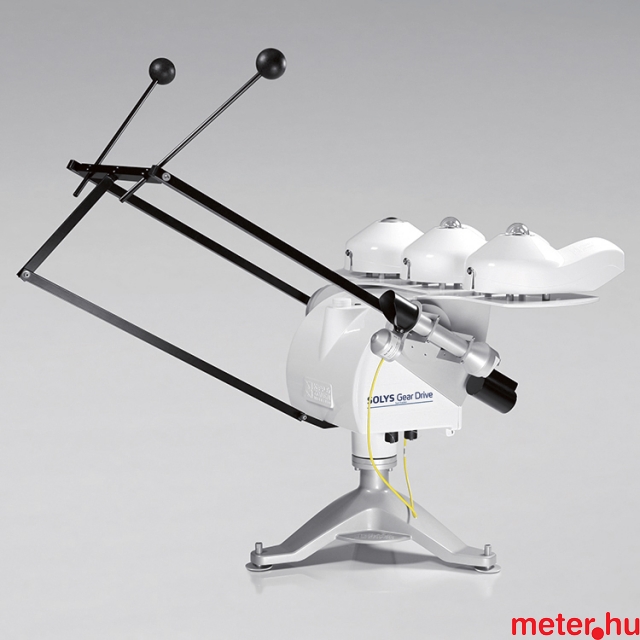

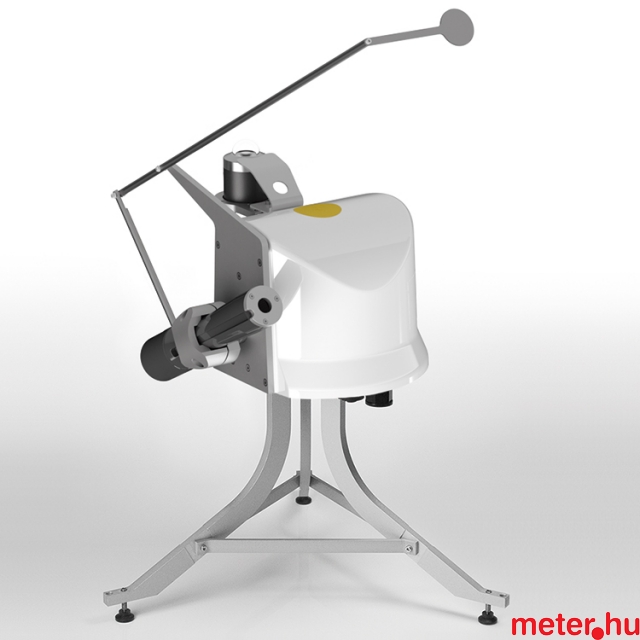

A SOLYS2 alapjaira épült, annak továbbfejlesztett változata a Solys Gear Drive napkövető. Alkalmazható bármilyen időjárási körülmények között, a világ szinte bármely pontján. Nagyobb terhelhetőséggel rendelkezik, nagy tömegű műszerek pontos és precíz pozícionálására is képes, akár erős szélben is. Erős meghajtásának köszönhetően például az éjszaka folyamán rárakódott jégréteg letörésére is képes.
Meteorológiai és napenergiával kapcsolatos mérőrendszerekben történő alkalmazása esetén megállja a helyét szélsőséges időjárási viszonyok között is. Beépített GPS, BSRN megfelelőség.

Fő jellemzők:
BSRN (Baseline Surface Radiation Network) megfelelőség
pozícionálási pontosság: < 0,1° passzív módban / <0,02° aktív módban (kiegészítő napérzékelő használatával)
terhelhetőség: 80 kg
tápfeszültség: 18...30 VDC / 90...264 VAC (50/60 Hz)
beépített fűtés, csak AC táplálás esetén
működési hőmérséklet-tartomány: -20...+55 °C (DC) / -50...+55 °C (AC)
kommunikáció: Ethernet / Web interfész; RS485
meghajtás: nagy precizitású fogaskerék áttétel

Tartozékok: tartó állvány (sík, vízszintes felületre történő rögzítéshez)


Rendelhető tartozékok

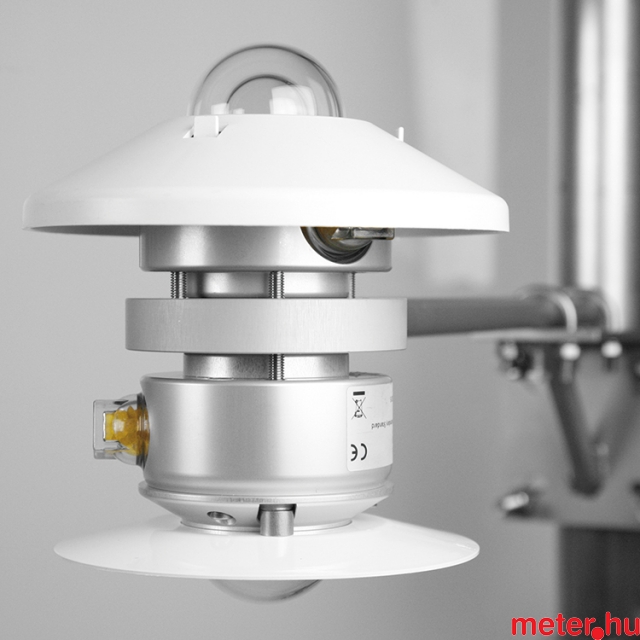

Albedométerek

A CMA albedométerek kettős, avagy egybeépített piranométerek, melyek egyszerre mérik mind a globális sugárzást, mind a visszavert napsugárzást.

CMA 6
0362955-002

CMP6 Albedometer Kit - Tulajdonképpen 2 db CMP 6 elsőosztályú piranométerből összeépített albedométer.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
érzékenység: 5…20 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 2000 W/m2
látószög: felső: 180°, alsó: 170°

Tartozékok: Alsó és felső árnyékoló tányér, rögzítő alaplap, 2x 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

CMA 11
0362965-002

CMP11 Albedometer Kit - Tulajdonképpen 2 db CMP 11 piranométerből összeépített albedométer. Tudományos kutatásokhoz, nagy pontosságú mérésekhez ajánlott műszer.

Fő jellemzők:
hullámhossztartomány: 285...2800 nm
érzékenység: 7…14 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 4000 W/m2
látószög: felső: 180°, alsó: 170°

Tartozékok: Alsó és felső árnyékoló tányér, rögzítő alaplap, 2x 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

UV radiométerek

Szélessávú, tudományos színvonalú „teljes UV”-t és az egyes kiemelt spektrumtartományokat (UV-A, UV-B és az emberi bőrnél a „leégést” okozó UV-E (eritémális) sáv) célzottan mérő műszerek.

CUV 5
0364910-002

Szélessávú UV (UVA + UVB) sugárzásmérő a globál ultraibolya sugárzás mérésére, bármilyen időjárási körülmények között. Beépített vízszintezővel.

Fő jellemzők:
hullámhossztartomány: 280...400 nm
érzékenység: 300…500 µV/W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 400 W/m2
látószög: 180°

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SUV5-A
0377900-202

Szélessávú UV (UVA + UVB) SMART sugárzásmérő a globál ultraibolya sugárzás mérésére, bármilyen időjárási körülmények között. Beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 280...400 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 400 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 4...20 mA
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SUV5-V
0377900-102

Szélessávú UV (UVA + UVB) SMART sugárzásmérő a globál ultraibolya sugárzás mérésére, bármilyen időjárási körülmények között. Beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel. A belső páramentesítő közeg cseréje 10 évig nem szükséges.

Fő jellemzők:
hullámhossztartomány: 280...400 nm
működési hőmérséklet-tartomány: -40 °C...+80 °C
maximális napsugárzás: 400 W/m2
látószög: 180°
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SUV-A
0387910-002

UVA SMART sugárzásmérő, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel.

Fő jellemzők:
hullámhossztartomány: 315...400 nm
tipikus kimeneti tartomány: 0...90 W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SUV-B
0387920-002

UVB SMART sugárzásmérő, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel.

Fő jellemzők:
hullámhossztartomány: 280...315 nm
tipikus kimeneti tartomány: 0...6 W/m2
működési hőmérséklet-tartomány: -40 °C...+80 °C
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
SUV-E
0387930-002

UVE (UV Index) SMART sugárzásmérő, beépített RS485/Modbus RTU kommunikációval,  analóg kimenettel, vízszintezővel.

Fő jellemzők:
hullámhossztartomány: IEC17166 szerint
tipikus kimeneti tartomány: 0...0,6 W/m2
működési hőmérséklet-tartomány: -40 °C...+70 °C
kommunikáció: RS485 / Modbus RTU
analóg kimenet: 0...1 V
tápfeszültség: 5...30 VDC

Tartozékok: Árnyékoló tányér, 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m, 100 m.

Rendelhető tartozékok
NET radiométerek

A Kipp & Zonen nettó sugárzás mérőkből is többfélét ajánl, a beérkező és kisugárzott rövidhullámú (0,3 – 3 µm) és hosszúhullámú (4,5 … >40 µm) sugárzás mérésére.

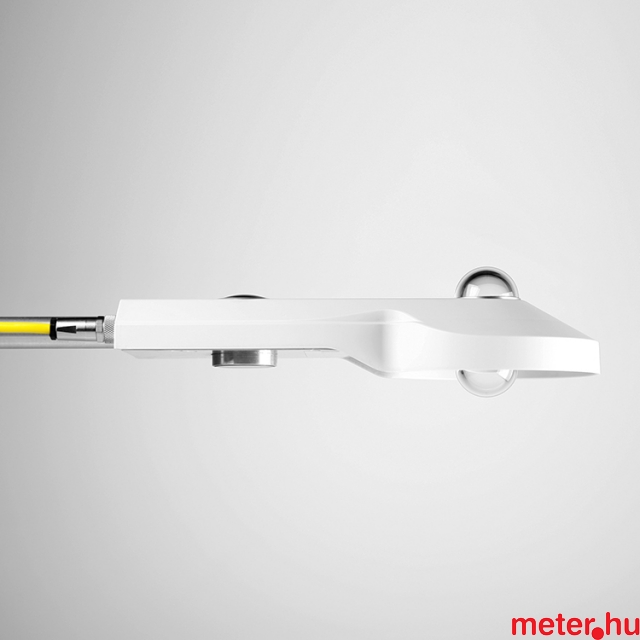

NR Lite2
0344920-003

A sugárzásegyenleg egyszerű mérésére szolgáló műszer, kimenete a nettó sugárzás értékével arányos. Elsődleges alkalmazási területei: mezőgazdaság, hidrológia. Beépített vízszintezővel rendelkezik.

Fő jellemzők:
hullámhossztartomány: 0,2...100 µm
érzékenység: 10 µV/W/m²
működési hőmérséklet-tartomány: -40 °C...+80 °C

Tartozékok: 15 m kábel (beépített), beépített tartórúd (d=20 mm, l=800 mm) .

CNR 4
0369900-032

Négy érzékelő (piranométer pár és pirgeométer pár) integrálásával kifejlesztett nettó sugárzásmérő műszer, amely méri a beeső és a visszavert rövidhullámú sugárzást, valamint a lefelé és felfelé irányuló hosszúhullámú sugárzási komponenseket.

Fő jellemzők:
hullámhossztartomány (rövidhullámú): 300...2800 nm
hullámhossztartomány (hosszúhullámú): 4500...42000 nm
érzékenység: 5 to 20 µV/W/m²
működési hőmérséklet-tartomány: -40 °C...+80 °C
tápfeszültség: 12 VDC/1,25 A (fűtéssel) az opcionális CNF4 szellőztető egység számára

Tartozékok: 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m.
Opció: CNF4 beépíthető szellőztető egység (fűtés, szellőzés)

Kertészeti érzékelő (Horticultural sensor)

A speciálisan a mezőgazdasági, növénytermesztési mérésekre tervezett sugárzásmérők a fotoszintetikusan aktív sugárzási (PAR) spektrumtartományt érzékelik.

PQS 1
0373900-001

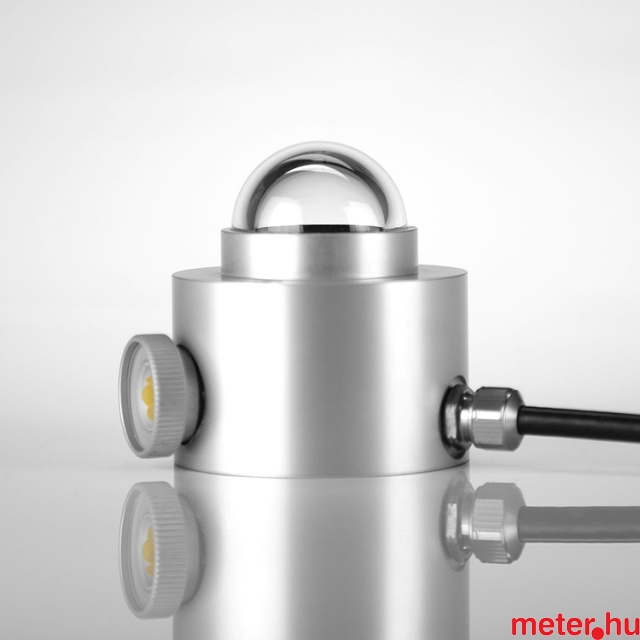

Pontos, megbízható PAR Quantum érzékelő a fotoszintetikusan aktív sugárzás mérésére, mind beltéri, mind kültéri mezőgazdasági környezetben történő alkalmazásra.

Fő jellemzők:
hullámhossztartomány: 400...700 nm +/-4 nm
érzékenység: 4...10 µV/µmol/m²·s
működési hőmérséklet-tartomány: -30 °C...+70 °C
látószög: 180°

Tartozékok: 5 m kábel (beépített)
Külön rendelhető 15 m kábellel.

Napsütés időtartam érzékelő

E sugárzásmérők segítségével a napsütésesnek minősíthető időszakaszok tartama mérhető meg a Meteorológiai Világszervezet által meghatározott, a közvetlenül érkező napsugárzásra vonatkozó 120 W/m2 küszöbérték pontos mérésével.

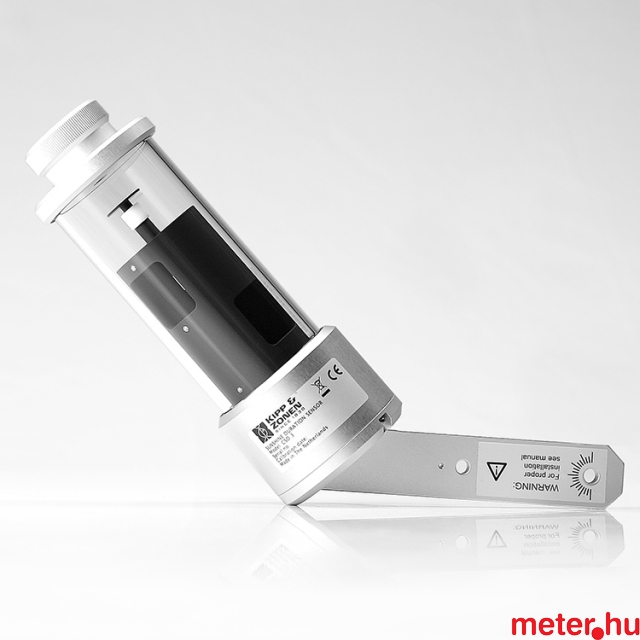

CSD 3
0342901-003

Napsugárzás időtartam érzékelő, amely analóg kimeneten jelzi, ha a direkt napsugárzás érték a WMO által meghatározott 120 W/m2 értéket meghaladja, ennek segítségével mérhető a "napsütéses órák száma".

Fő jellemzők:
hullámhossztartomány: 400...1100 nm
analóg kimenet (ha a direkt sugárzás > 120 W/m2): 1 V +/-0,1 V
analóg kimenet (direkt sugárzással arányosan): 1 mV/W/m2
működési hőmérséklet-tartomány: -40 °C...+70 °C
beépített fűtés: 1 W és 10 W (kívülről kapcsolható; opcionálisan belső termosztát rendelhető)
tápfeszültség: 12 VDC

Tartozékok: 15 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábel: 25 m.

Adatgyűjtők

A különböző érzékelőktől kapott adatok leolvasásához ill. tárolásához többféle adatgyűjtőt is ajánl a Kipp & Zonen. Terepi és hordozhatóságot igénylő alkalmazásokhoz is elérhetőek megfelelő megoldások. Az alacsony energiaigény és nagy tárolókapacitás hosszúidejű autonóm működést is megenged.

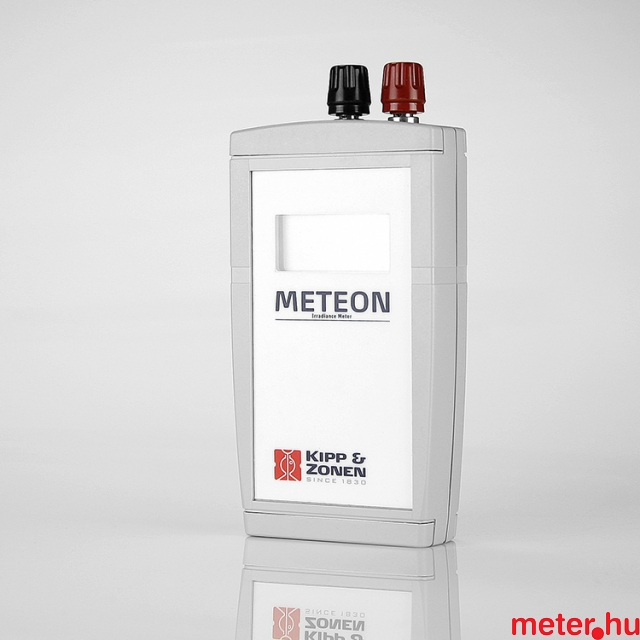

METEON
0365910

Hordozható (kézi) kijelző és adatgyűjtő műszer, mV-os bipoláris bemenettel és USB csatlakozással. PC szoftvere segítségével programozható, illeszthető az összes CMP piranométerhez, valamint a CM4, SP Lite2, NR Lite2, CUV5 és PQS1 érzékelőkhöz. Más, maximum 200 mV kimenetű érzékelők fogadására is beprogramozható. Memóriája 3500 mérési adat tárolására alkalmas, min/max/átlag értékeket rögzít. Két AA elemről akár 50 napig is működik folyamatos üzemben. A tartozék hordtáska elegendő hellyel rendelkezik az adatgyűjtő mellett egy műszer és 10 m kábele számára (kivéve az NR Lite2), így komplett hordozható mérőrendszer kialakítására is alkalmas.

Fő jellemzők:
analóg bemenet: 1 db bipoláris bemenet, 16 bites felbontással
méréstartomány: ±6.25... ±200 mV
pontosság: 0,1 %
működési hőmérséklet-tartomány: -10 °C...+40 °C
tápfeszültség: 3 V (2x AA elem)
csatlakozás: 2x 4mm banán aljzat, USB csatlakozó

Tartozékok: USB kábel, hordtáska, PC szoftver.

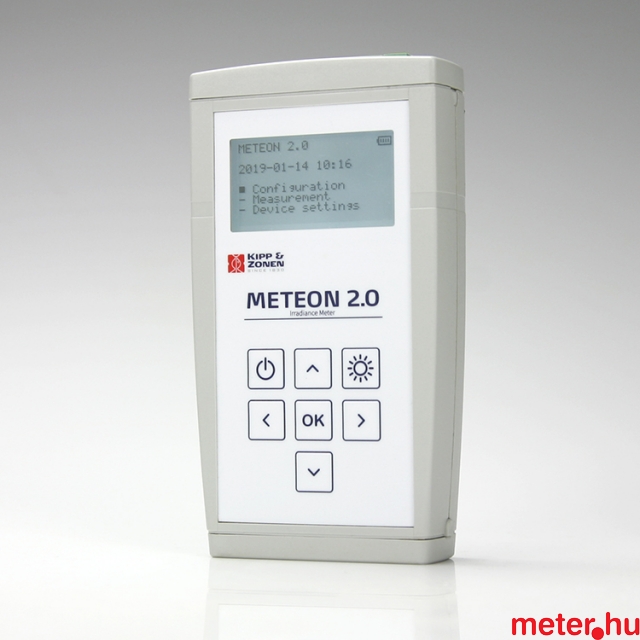

METEON 2.0
0388900

A METEON kézi kijelző és adatgyűjtő továbbfejlesztett változata, mV-os bipoláris bemenettel és USB csatlakozással, valamint RS485 Modbus RTU kapcsolattal, amely lehetővé teszi az összes Kipp&Zonen SMART érzékelővel történő kommunikációt. Alkalmas az érzékelők telepítéskori beállítására vagy működés közbeni ellenőrzésére is, számítógép nélkül. Napelemes rendszerben telepített piranométerek mérőképességének ellenőrzése is egyszerűen elvégezhető, pl referencia piranométerrel történő egyidejű méréssel, összehasonlítással. Energiamérésre (kWh) is lehetőség nyílik az S0 impulzus bemenet segítségével.  PC szoftvere segítségével programozható, és szintén illeszthető az összes CMP piranométerhez. Memóriája 380.000 mérési adat tárolására alkalmas, min/max/átlag értékeket rögzít, maximum 7 érzékelőről és 1 impulzus bemenetről. A tartozék hordtáska elegendő hellyel rendelkezik az adatgyűjtő mellett egy műszer és 10 m kábele számára (kivéve az NR Lite2), így komplett hordozható mérőrendszer kialakítására is alkalmas.

Fő jellemzők:
analóg bemenet: 1 db mV-os bemenet, Kipp&Zonen passzív sugárzásmérő fogadására
digitális bemenet: S0 impulzus bemenet energiamérő számára
kommunikáció: RS485 port, egyszerre maximum 5 db Kipp&Zonen SMART sugárzásmérő fogadására
memória: 380.000 mérési adat, min/max/átlag értékek (7 érzékelőről + impulzus összeg)
működési hőmérséklet-tartomány: -10 °C...+40 °C
kijelzés: 8 soros karakteres LCD, háttérvilágítással
tápfeszültség: 5x AA elem, vagy külső táp: 10...24 VDC
csatlakozás: sorkapcsok, USB csatlakozó (PC-hez)

Tartozékok: USB kábel, hordtáska, PC szoftver.

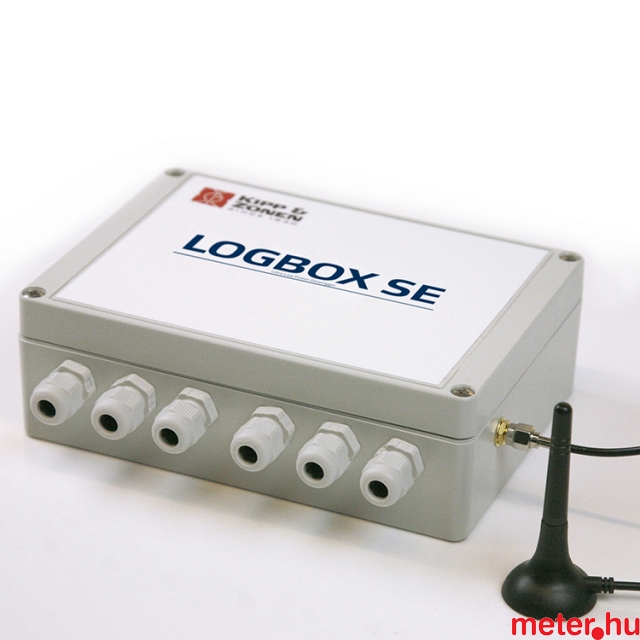

LOGBOX SE
3303096

Időjárásálló terepi adatgyűjtő Kipp&Zonen és Lufft mérőműszerekhez, analóg, digitális és Modbus kommunikációs illesztési lehetőséggel, BSRN megfelelőséggel. Alacsony fogyasztása miatt hosszú ideig képes akár elemes táplálással is működni, ugyanakkor napelem fogadására és külső akkumulátor töltésére is alkalmas, így folyamatos üzemben is használható. 512 MB-os memóriakártyára menti az adatokat, amely 4 GB-ig bővíthető.
A passzív sugárzásmérők kimenetének precíz mérését 4 db 24 bites differenciális analóg bemenet teszi lehetővé, egyidejűleg a sugárzásmérők beépített hőérzékelőinek csatlakoztatásával is.
A további 4 db 12 bites analóg bemenet jellemzően erősített analóg jelek mérésére használatos.
Négy digitális bemenet alkalmas idő, frekvencia mérésére, vagy számlálóként való működésre. Ezáltal mérhető akár a szellőztető egység ventilátorának fordulatszáma, vagy napsütéses időtartam a CSD3 segítségével.
Az RS485 Modbus csatlakozás alkalmas egyszerre maximum 8 db Kipp&Zonen SMART érzékelő (SMP, SHP, SGR, SUV sorozat, RT1, DustIQ) és Lufft időjárásállomás fogadására. Az opcionális SMART HUB és SMART POWERED HUB további okos sugárzásmérők csatlakoztatását teszi lehetővé.
Beépített 4G modem segítségével az adatokatat FTP szerverre lehet továbbítani, vagy e-mailben elküldeni.

Fő jellemzők:
analóg bemenet: 4 db differenciális 24 bites és 4 db 12 bites analóg bemenet
méréstartomány: 19 mV...2,5 V (diff.), 2x 2,5 V és 2x 3 V
pontosság: 0.05 % (24-bit), 0.1 % (12-bit)
digitális bemenet: 4 db, max. 15 V, logikai szintek: 3x 3 V, 1x 0,5 V
kommunikáció: RS485 port, egyszerre maximum 8 db Kipp&Zonen SMART eszköz és Lufft sugárzásmérő
memória: 512 MB SD memóriakártya (4 GB-ig bővíthető)
működési hőmérséklet-tartomány: -40 °C...+60 °C
tápfeszültség: 6x AA elem, vagy külső táp: 4...24 VDC
napelemes táplálás: 12-20 V, 12 V-os ólom akkumulátor töltési lehetőség
csatlakozás: RS232, USB, 4G modem külső antennával

Tartozékok: 512 MB memóriakártya

Rendelhető kiegészítők

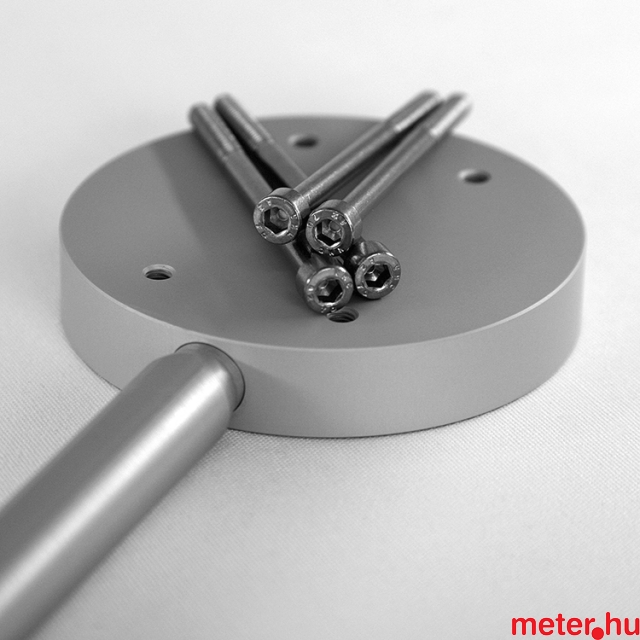

Tartó szerelvény sugárzásmérőkhöz. Alaplap átmérő: 88 mm, beépített tartó rúddal (16 mm x 350 mm).
CMB1 rögzítő készlettel együtt oszlopra rögzíthető.

Tartó szerelvény CVF4 szellőztető egységhez. Alaplap átmérő: 280 mm, beépített tartó rúddal (20 mm x 350 mm).
CMB1 rögzítő készlettel együtt oszlopra rögzíthető.

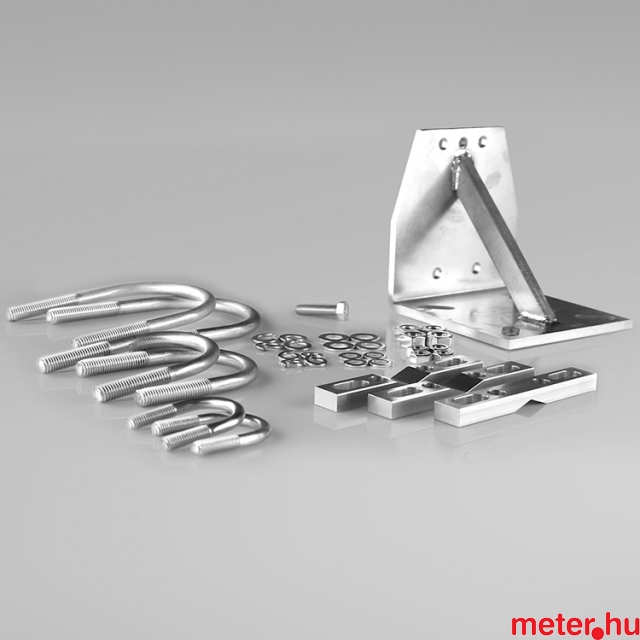

Rögzítő készlet oszlopra történő szereléshez.

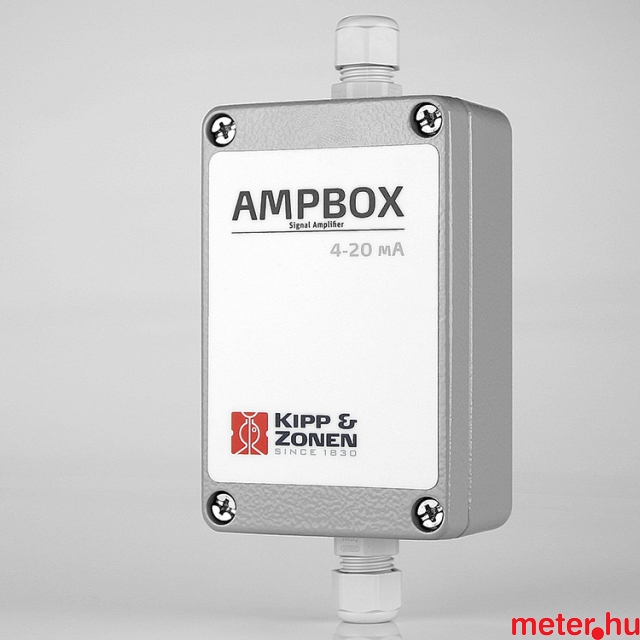

AMPBOX
0365900

Jelerősítő, mérőátalakító CMP, CGR sugárzásmérőkhöz, 4...20 mA kimenettel. Passzív távadóként működik.

CMP, SMP, CGR4, SGR4, CUV, SUV sugárzásmérőkhöz.

Tartozékok: 10 m kábel (cserélhető; vízálló csatlakozóval). Külön rendelhető kábelek: 25 m, 50 m.

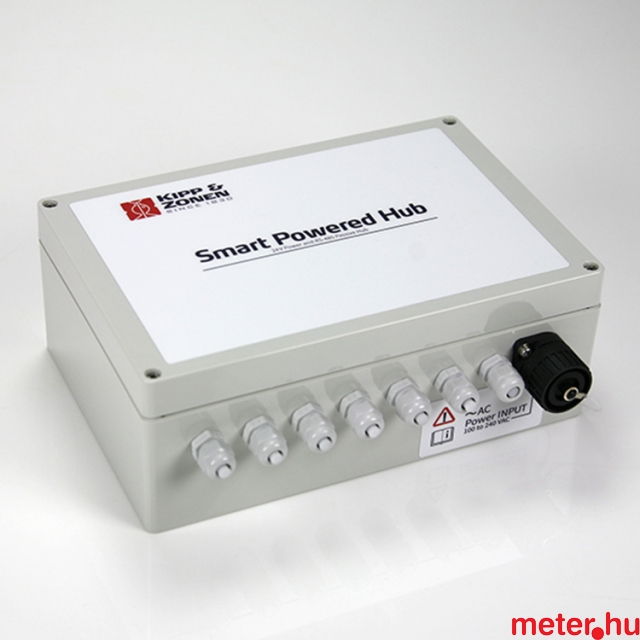

RS485 Modbus kommunikációra képes SMART eszközök csatlakoztatását és tápellátását biztosítja, ezzel kibővíthető például a LOGBOX SE adatgyűjtőre köthető érzékelők száma.

6 érzékelő csatlakoztatását teszi lehetővé, egy adatvonalra
24 VDC /max. 2,2 A tápellátást biztosít

Árnyékoló készlet lefelé néző, szellőztetés nélküli sugárzásmérőkhöz.

CM121B
0346900

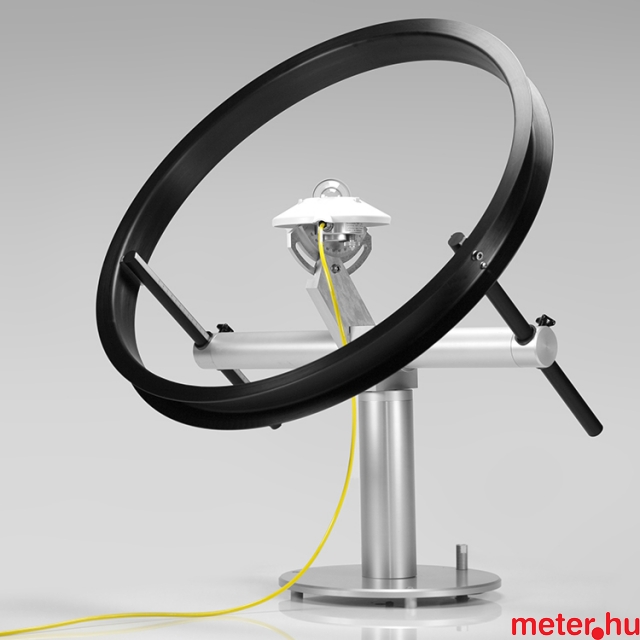

Árnyékoló gyűrű és tartó szerelvény Kipp&Zonen sugárzásmérőkhöz, direkt sugárzástól történő árnyékolásra, diffúz sugárzás méréséhez.

CM121C
0346901

Árnyékoló gyűrű és tartó szerelvény Kipp&Zonen sugárzásmérőkhöz, direkt sugárzástól történő árnyékolásra, diffúz sugárzás méréséhez.
CVF4 szellőztető egységgel szerelt sugárzásmérőkhöz!

Airshield
0384900

Levegős szennyeződés távoltartó feltét CHP1 és SHP1 pirheliométerekhez, beépített erős ventilátorral, kettős levegőszűrővel, 4 m flexibilis csatlakozó csővel.
